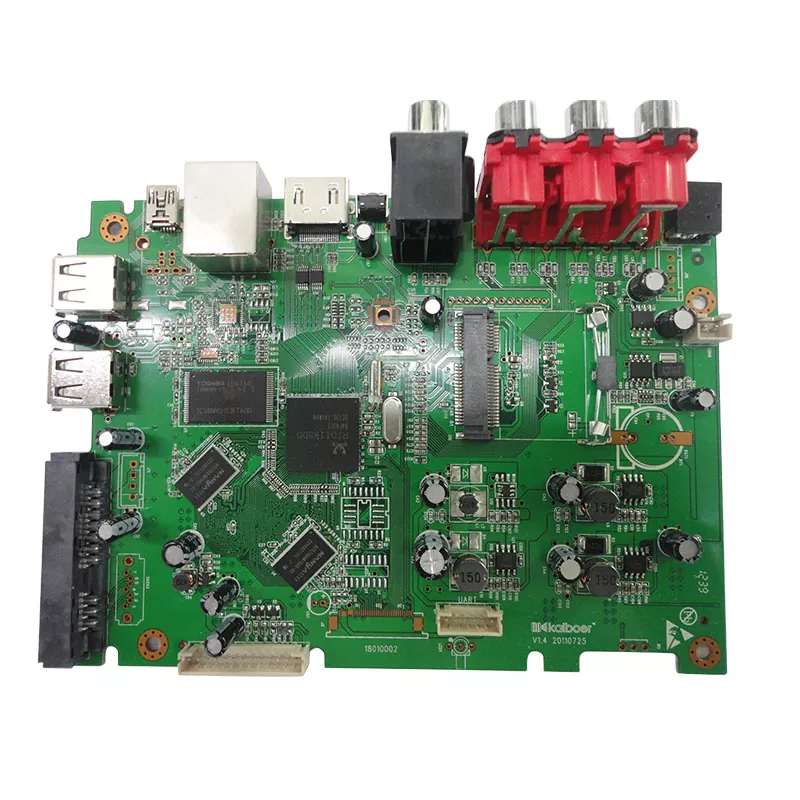

QFN PCB الجمعية

مستقبل الإلكترونيات عالية الكثافة تتطور صناعة الإلكترونيات باستمرار ، مع ظهور تقنيات وابتكارات جديدة كل يوم. أحد أحدث الاتجاهات في مجال الإلكترونيات عالية الكثافة هو استخدام حزم QFN (Quad Flat No-Lead). تسمح هذه الحزم بكثافة أعلى للمكونات على ثنائي الفينيل متعدد الكلور ، مما ينتج عنه أجهزة إلكترونية أصغر وأكثر كفاءة. في شركتنا ، نحن متخصصون في خدمات تجميع QFN PCB التي تلبي مجموعة واسعة من الصناعات.

إرسال استفسار

وصف المنتج

تتشابه حزم QFN مع حزم BGA ، ولكنها ذات مساحة أصغر ولا تحتوي على كرات لحام في الأسفل. بدلاً من ذلك ، توجد الخيوط على جوانب العبوة ، مما يسهل عملية التركيب وإعادة العمل. هذا يجعل حزم QFN خيارًا مثاليًا للتطبيقات الإلكترونية عالية الكثافة حيث تكون المساحة مرتفعة.

حول منتجاتنا

تم تصميم عملية تجميع QFN PCB لدينا لتلبية معايير الجودة الأكثر صرامة. نستخدم أحدث التقنيات والمعدات لضمان أعلى مستوى من الدقة والدقة في عملية التجميع. تسمح لنا محطات إعادة العمل QFN المتطورة وآلات الفحص بالأشعة السينية لدينا باكتشاف أي عيوب أو شذوذ في عملية التجميع ، مما يضمن أن كل منتج يغادر منشآتنا هو من أعلى مستويات الجودة.

تشمل خدمات تجميع QFN PCB الخاصة بنا أيضًا مجموعة شاملة من إجراءات الاختبار والفحص للتأكد من أن المنتج النهائي يلبي جميع المواصفات اللازمة. وهذا يشمل الاختبار الوظيفي ، والتدوير الحراري ، واختبار الاحتراق ، من بين أمور أخرى.

من خلال خدمات تجميع QFN PCB لدينا ، يمكنك أن تطمئن إلى منتج موثوق وعالي الأداء يلبي متطلباتك بدقة. سواء كنت بحاجة إلى نموذج أولي أو عملية إنتاج على نطاق واسع ، فلدينا الخبرة والموارد اللازمة للتسليم في الوقت المحدد وفي حدود الميزانية.

في الختام ، يعتبر تجميع QFN PCB هو مستقبل الإلكترونيات عالية الكثافة. بفضل خبرتنا وأحدث المعدات ، يمكننا مساعدتك في تصميم وتصنيع منتج يلبي متطلباتك بالضبط ويفوق توقعاتك. لا تتردد في الاتصال بنا لمعرفة المزيد حول خدمات تجميع QFN PCB.
